ひかりかべの寸法早見表 |

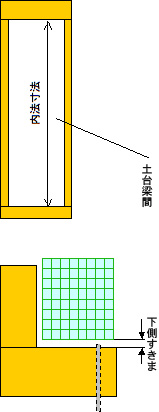

「対応早見表」土台梁間 内法寸法
下金物(B30-03)使用表1.下側すきま3mm用
内法寸法範囲 |
ひかりかべ(H) |
2962〜2932 |
2916 |
2932〜2902 |
2886 |
2902〜2872 |
2856 |
2872〜2842 |
2826 |
2842〜2812 |
2796 |
2812〜2782 |
2766 |
2782〜2752 |
2736 |
2752〜2722 |
2706 |
2722〜2692 |
2676 |
2692〜2662 |
2646 |
2662〜2632 |
2616 |
2632〜2602 |
2586 |
2602〜2572 |
2556 |
2572〜2542 |
2526 |
2542〜2512 |
2496 |
2512〜2482 |
2466 |
2482〜2452 |
2436 |
2452〜2422 |
2406 |
2422〜2392 |
2376 |
2392〜2362 |
2346 |
2362〜2332 |
2316 |
2332〜2302 |
2286 |
2302〜2272 |
2256 |
|
下金物(B30-12)使用表2.下側すきま12mm用
内法寸法範囲 |
ひかりかべ(H) |
2970〜2940 |
2916 |
2940〜2910 |
2886 |
2910〜2880 |
2856 |
2880〜2850 |
2826 |
2850〜2820 |
2796 |
2820〜2790 |
2766 |
2790〜2760 |
2736 |
2760〜2730 |
2706 |
2730〜2700 |
2676 |
2700〜2670 |
2646 |
2670〜2640 |
2616 |
2640〜2610 |
2586 |
2610〜2580 |
2556 |
2580〜2550 |
2526 |
2550〜2520 |
2496 |
2520〜2490 |
2466 |
2490〜2460 |
2436 |
2460〜2430 |
2406 |
2430〜2400 |
2376 |
2400〜2370 |
2346 |
2370〜2340 |
2316 |
2340〜2310 |
2286 |
2310〜2280 |
2256 |
|
下金物(B30-24)使用表3.下側すきま24mm用
内法寸法範囲 |
ひかりかべ(H) |
2982〜2952 |
2916 |
2952〜2922 |
2886 |
2922〜2892 |
2856 |
2892〜2862 |
2826 |
2862〜2832 |
2796 |
2832〜2802 |
2766 |
2802〜2772 |
2736 |
2772〜2742 |
2706 |
2742〜2712 |
2676 |
2712〜2682 |
2646 |
2682〜2652 |
2616 |
2652〜2622 |
2586 |
2622〜2592 |
2556 |
2592〜2562 |
2526 |
2562〜2532 |
2496 |
2532〜2502 |
2466 |
2502〜2472 |
2436 |
2472〜2442 |
2406 |
2442〜2412 |
2376 |
2412〜2382 |
2346 |
2382〜2352 |
2316 |
2352〜2322 |
2286 |
2322〜2292 |
2256 |
|
計算例1
・内法寸法:2600H、下側すきま:3mmの時
- 表1の内法寸法範囲から2600が該当する欄を参照する。
- 2602〜2572が該当するので、その時のひかりかべサイズは 2556mm(H)となります。
計算例2
・内法寸法:2700H、下側すきま:12mmの時
- 表2の内法寸法範囲から2700が該当する欄を参照する。
- 2730〜2700と2700〜2670の2種類となるので、この場合はどちらかを選択し、ひかりかべサイズを決定します。
- 2730〜2700側を選択した場合、ひかりかべサイズは 2676mm(H)となります。
*上側の固定金物は長穴仕様となっている為
どちらのサイズを選択されても対応可能となっております。 |
|

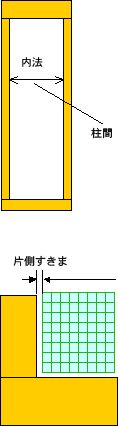

「対応早見表」柱間 内法寸法
表4.対応早見表
内法寸法 |
ひかりかべ(W) |
片側すきま |
備考 |
895 |
876 |
9.5 |
|
887.5 |
876 |
5.8 |
外納め仕様のみ使用可能 |
846 |
20.8 |
|
880 |
876 |
2.0 |
外納め仕様のみ使用可能 |
846 |
17.0 |
|
872.5 |
846 |
13.3 |
|
865 |
846 |
9.5 |
|
857.5 |
846 |
5.8 |
外納め仕様のみ使用可能 |
816 |
20.8 |
|
850 |
846 |
2.0 |
外納め仕様のみ使用可能 |
816 |
17.0 |
|
842.5 |
816 |
13.3 |
|
835 |
816 |
9.5 |
|
827.5 |
816 |
5.8 |
外納め仕様のみ使用可能 |
786 |
20.8 |
|
820 |
816 |
2.0 |
外納め仕様のみ使用可能 |
786 |
17.0 |
|
8125 |
786 |
13.3 |
|
805 |
786 |
9.5 |
|
797.5 |
786 |
5.8 |
外納め仕様のみ使用可能 |
756 |
20.8 |
|
790 |
786 |
2.0 |
外納め仕様のみ使用可能 |
756 |
17.0 |
|
782.5 |
756 |
13.3 |
|
775 |
756 |
9.5 |
|
767.5 |
756 |
5.8 |
外納め仕様のみ使用可能 |
726 |
20.8 |
|
760 |
756 |
2.0 |
外納め仕様のみ使用可能 |
726 |
17.0 |
|
752.5 |
726 |
13.3 |
|
745 |
726 |
9.5 |
|
737.5 |
726 |
5.8 |
外納め仕様のみ使用可能 |
730 |
726 |
2.0 |
外納め仕様のみ使用可能 |
計算例1.
・内法寸法:805Wの時表4の内法寸法から805が該当する欄を参照する。 対応できる隙間は9.5mmのみなので、その際のひかりかべサイズは786mm(W)となります。 |
|
計算例2.・内法寸法:790Wの時
- 表4の内法寸法から790が該当する欄を参照する。
- 対応できる隙間は2mmと17mmなので、どちらかを選択します。 (特にご希望が無い場合は、備考欄が空白の内納め、外納めとも可能なサイズ
:例2の場合は17mm をお勧めします。)
- 片側17mmのすきまを選択した場合、ひかりかべサイズは756mm(W)となります。
|
|
|
